MMD系列粗糙度輪廓一體機
主要參數：采用威而信自主產權的國內首創技術，國際領先的測量范圍及精度，真正意義上的輪廓粗糙度一次測量解決方案
- 產品概述

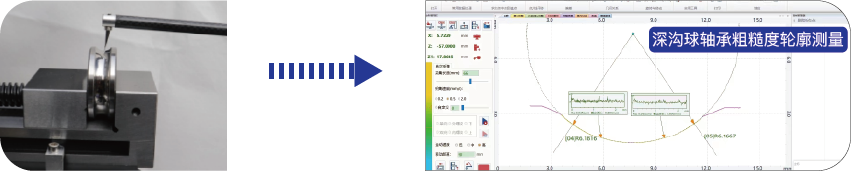

- 測量案例
- 資料下載
主要功能
1
輪廓測量功能
點：點、中點、交點、最高點、最低點
線：直線、切線、垂直線、平行線、平分線
圓：局部圓、橢圓、切圓
角度：夾角、水平角度、豎直角度
位置公差：直線度、凸度、輪廓度、垂直度、平行度
輔助生成：包含輔助點、輔助線、輔助圓
2
粗糙度分析
Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
3
波紋度分析
wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
技術亮點
● 自主知識產權的國內首創技術：采用光柵傳感器同時滿足粗糙度與輪廓尺寸的測量
● 利用干涉掃描光柵尺，分辨率可達1nm，可滿足超高精度的測量
● 超高分辨率傳感器可同時滿足粗糙度與輪廓尺寸的測量，測量過程中無需更換傳感器
● 大量程與高精度同時兼容，可滿足弧面、柱面、自由曲面等不規則表面粗糙度與尺寸的一體式?測量
● 特有的粗糙度評價算法與位置補償方法，有效更正和補償被測面是非平面的測量誤差，有效保?證測量曲面、弧面工件粗糙度與平面粗糙度一樣高精度和高準確度
● 無需數學方法修正、接近零摩擦系數的導軌，可長久保持高精度測量基準，精度始終如一
● 自定義模板，批量測量，自動標注
產品參數
| 選型與參數 | MMD-PG | MMD-PG-SP | MMD-PG-UP | |
| 測量范圍 | X軸 | 100mm ~ 200mm | ||
| X軸分辨率 | 0.1μm | 0.05μm | 0.02μm | |
| Z1軸 | ±10mm/±20mm/±30mm | |||
| Z1軸分辨率 | 0.05μm | 0.02μm | 0.01μm | |
| Z軸 | 450mm ~ 550mm | |||
| 輪廓精度 | 線性精度X | ±(1.6+0.05L)μm ※ | ±(1.4+0.02L)μm | ±(1.2+0.02L)μm |
| 線性精度Z1 | ±(1.2+0.05H)μm ※ | ±(0.6+0.02H)μm | ±(0.5+0.02H)μm | |
| 角度 | ≤1′ | |||
| 圓弧 | ±(1.8+R/12)μm ※ | ±(1.5+R/12)μm | ±(1.2+R/12)μm | |
| 直線度 | 1.0μm/100mm | 0.8μm/100mm | 0.5μm/100mm | |
| 粗糙度精度 | 示值誤差 | ±(10nm+0.05A)μm ※ | ±(7nm+0.05A)μm | ±(5nm+0.04A)μm |
| 殘值噪聲 | ≤0.01μm | ≤0.007μm | ≤0.005μm | |
| 重復性 | 7% | 5% | 4% | |
| 選型與參數 | MMD-HPG | MMD-HPG-SP | MMD-HPG-UP | |
| 測量范圍 | X軸 | 100mm ~ 200mm | ||
| X軸分辨率 | 0.01μm | 5nm | 2nm | |
| Z1軸 | ±5mm/±8mm/±12mm | |||
| Z1軸分辨率 | 0.01μm | 5nm | 2nm | |
| Z軸 | 450mm ~ 550mm | |||
| 輪廓精度 | 線性精度X | ±(1.0+0.02L)μm ※ | ±(0.6+0.02L)μm | ±(0.4+0.02L)μm |
| 線性精度Z1 | ±(0.4+0.02H)μm ※ | ±(0.3+0.02H)μm | ±(0.2+0.02H)μm | |
| 角度 | ≤1′ | |||
| 圓弧 | ≤±(1.0+R/12)μm ※ | ≤±(0.8+R/12)μm | ≤±(0.5+R/12)μm | |
| 圓弧Pt | ≤0.5μm | ≤0.3μm | ≤0.2μm | |
| 直線度 | 0.4μm/100mm | 0.3μm/100mm | 0.2μm/100mm | |
| 粗糙度精度 | 示值誤差 | ±(5nm+0.035A)μm | ±(4nm+0.03A)μm | ±(2nm+0.02A)μm |
| 殘值噪聲 | ≤0.006μm | ≤0.004μm | ≤0.002μm | |
| 重復性 | 3% | 2% | 2% | |
| 選型與參數 | MMD-UPG | MMD-UPG-SP | MMD-UPG-UP | |
| 測量范圍 | X軸 | 200mm ~ 300mm | ||
| X軸分辨率 | 0.01μm | 5nm | 1nm | |
| Z1軸 | ±5mm/±8mm/±12mm | |||
| Z1軸分辨率 | 0.01μm | 5nm | 1nm | |
| Z軸 | 550mm ~ 650mm | |||
| 輪廓精度 | 線性精度X | ±(1.0+0.02L)μm ※ | ±(0.6+0.02L)μm | ±(0.4+0.02L)μm |
| 線性精度Z1 | ±(0.4+0.02H)μm ※ | ±(0.3+0.02H)μm | ±(0.2+0.02H)μm | |
| 角度 | ≤1′ | |||
| 圓弧 | ±(1.0+R/12)μm ※ | ±(0.8+R/12)μm | ±(0.5+R/12)μm | |
| 圓弧Pt | ≤0.5μm | ≤0.3μm | ≤0.2μm | |
| 直線度 | 0.3μm/100mm | 0.2μm/100mm | 0.1μm/100mm | |
| 粗糙度精度 | 示值誤差 | ±(5nm+0.035A)μm ※ | ±(5nm+0.03A)μm | ±(5nm+0.02A)μm |
| 殘值噪聲 | ≤0.006μm | ≤0.004μm | ≤0.002μm | |
| 重復性 | 3% | 2% | 2% | |
- 了解更多參數信息請聯系我們 -
