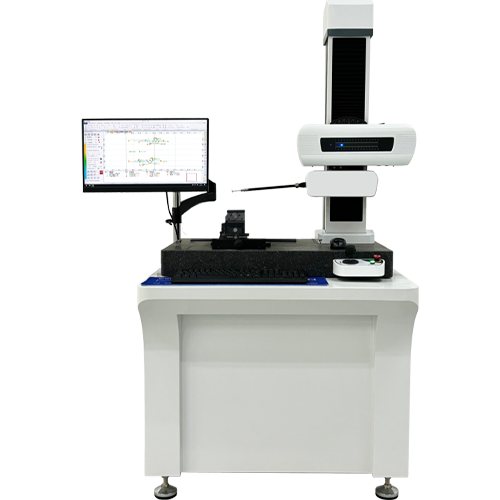

DPG系列螺紋測量儀
主要參數：X軸（橫導軌）：100-300 mm Z1軸（傳感器）：25-60 mm Z軸（立柱）：400-500mm 特殊機型可定制
- 產品概述
- 測量案例
- 資料下載
測量功能
1
螺紋測量功能
● 可檢測螺紋的的綜合參數，包括中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角參數。
● 可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋。
● 檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。
● 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被檢定螺紋的曲線圖。
2
輪廓測量功能
形狀偏差與形位偏差測量：
尺寸：包括水平距離、垂直距離、線性距離、半徑、直徑
夾角：包括水平夾角、垂直夾角、兩直線夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
技術指標
● 直線導軌：高精度導軌
● X軸最大掃描范圍 （mm）：100 （可定制）
● 驅動裝置：伺服電機驅動
● 傳感器系統： ??高精度光柵測量系統
● 分辨率：0.01μm
● 內螺紋測量范圍：10~450 （可定制）
● 外螺紋測量范圍：1.0~450（可定制）
● 最小螺距 （mm）：0.2
● 大徑（μm）：5.0+ L/100
● 小徑 （μm）：5.0 + L/100
● 中徑（μm）：5.0+ L/100
● 螺距 （μm）：2 + L/100
產品參數
| 項目/規格 | MMD-DPG100 | MMD-DPG150 | MMD-DPG200 | MMD-DPG300 | |
| 測量范圍 | X軸（橫導軌） | 100mm | 150mm | 200mm | 300mm |
| Z1軸（傳感器） | 40mm | 50mm | 60mm | 60mm | |
| Z軸（立柱） | 450mm | 500mm | 500mm | 500mm | |
| 重量 | 300Kg | 350Kg | 400Kg | 450Kg | |
- 了解更多參數信息請聯系我們 -
