中國航發大型精密裝配轉臺
主要參數：見詳情頁表格
- 產品概述
- 測量案例
- 資料下載
測量功能
● 可測各類機匣、鼓筒、盤、軸等零件的跳動量、同心度等幾何公差；
● 可測回轉體組合件裝配調試過程中的零件裝配基準的平行度、同軸度、垂直度等形位公差，并給出回轉體組合件的綜合特征值；
● 具備優化算法，指導回轉體組合件裝配過程，達到回轉體組合件優化裝配的測量需求；

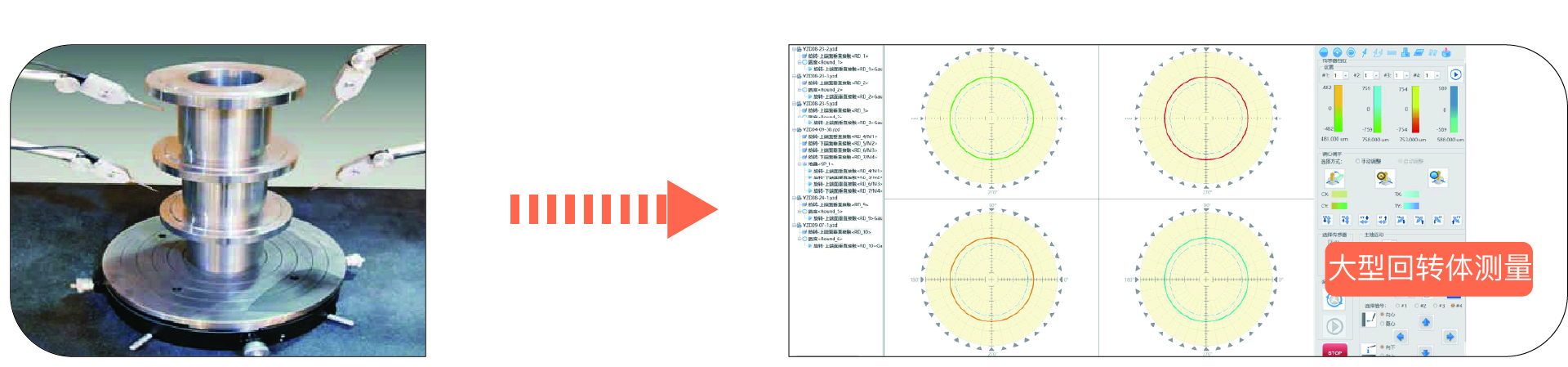

測量原理
以高精度氣浮轉臺為測量基準臺，帶動被測回轉體以固定轉速均勻轉動，同時利用高精度傳感器對轉子不同位置的誤差進行同步測量并實時顯示，最終通過計算機軟件自動分析并得到測量結果。
可定制項目
● 立柱 ● 導軌 ● 主軸 ● 軟件 ● 工作臺
技術參數
常規參數
| 項目 | 參數 |
| 轉臺直徑 | 500~2000mm |
| 被測工件回轉直徑 | 600~2400mm |
| 轉臺承重 | 100~2000Kg |
| 最大測量高度 | 500~2500mm |
| 軸系徑向回轉誤差 | ≤0.2μm |
| 工作臺面跳動 | ≤10μm（φ 800） |
| 工作臺面平面度 | ≤8μm（φ 800） |
| 調心調平工作臺 | 自動/手動（選配） |

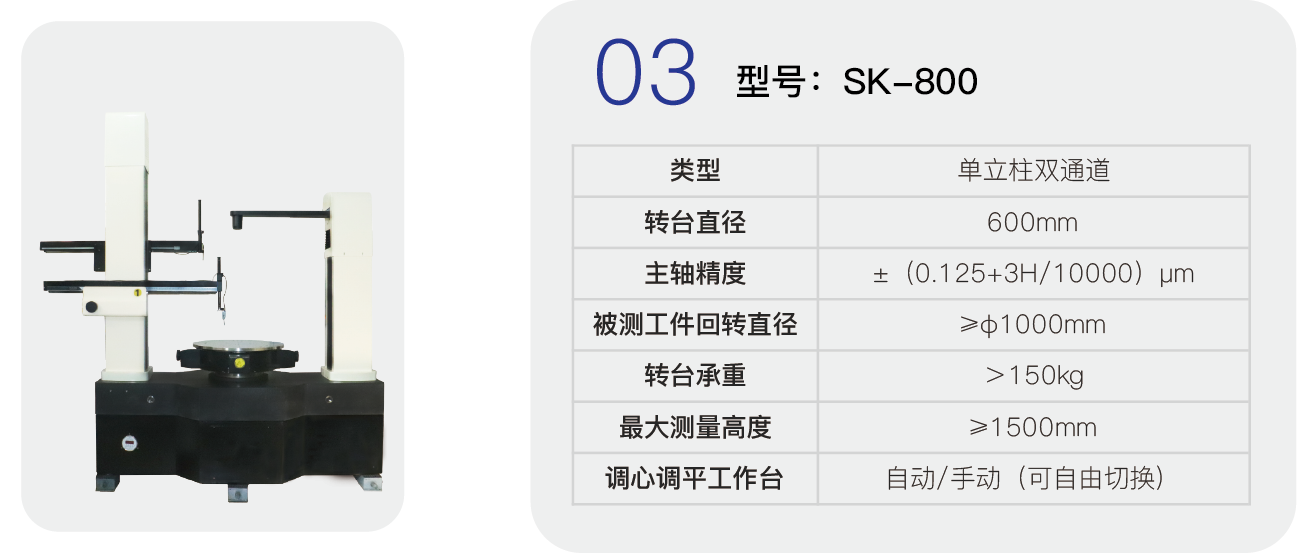

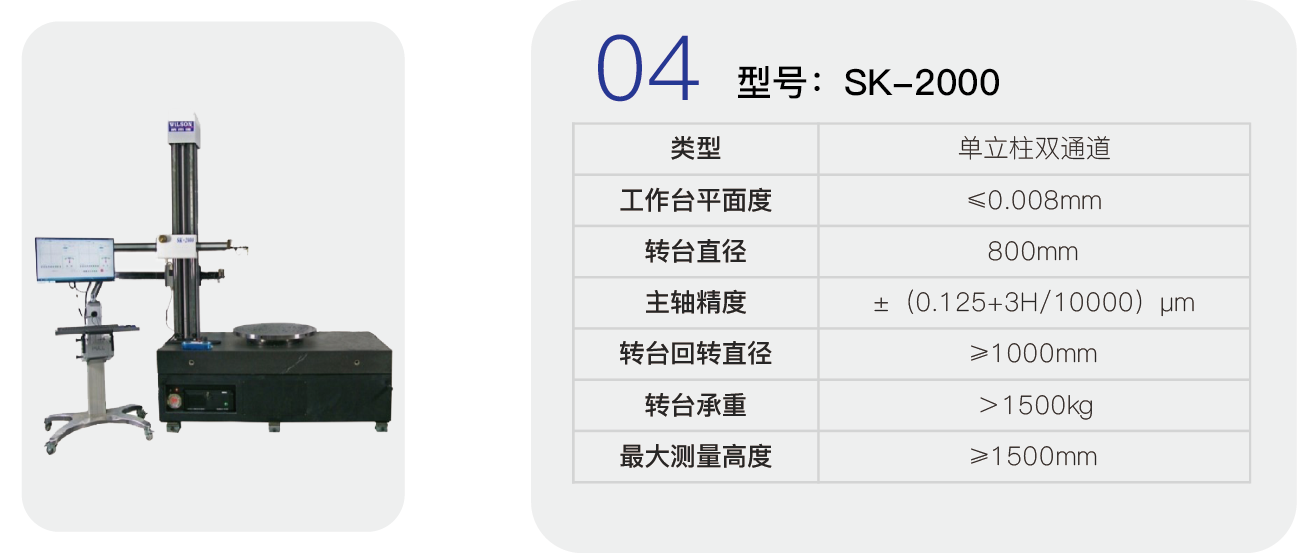

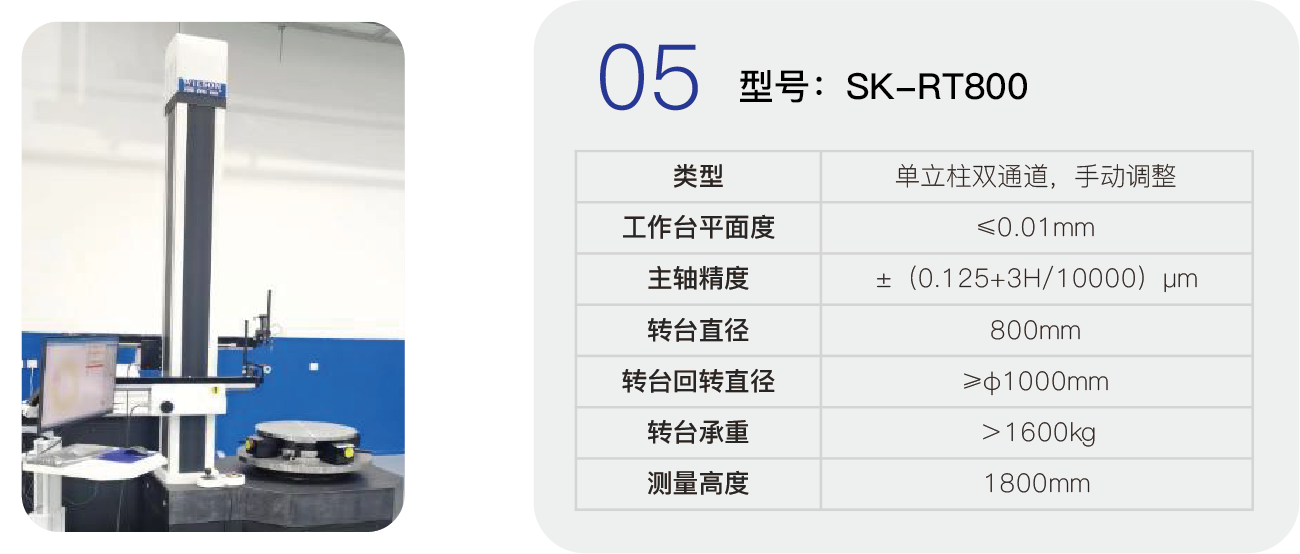

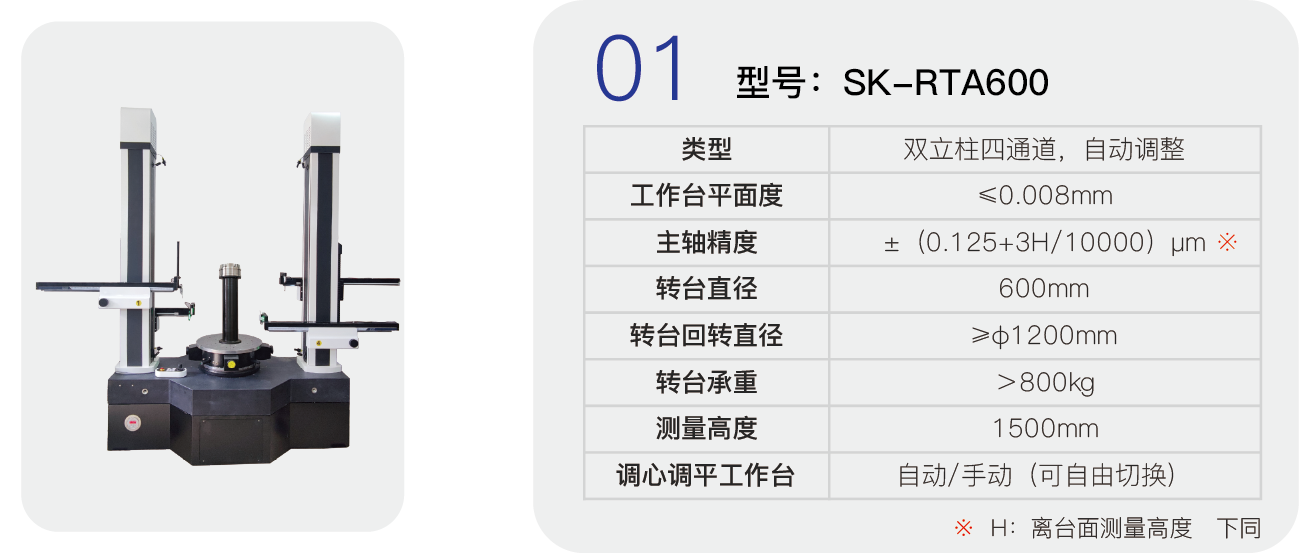

定制機型參數
