螺紋測量功能

1.可檢測螺紋的的綜合參數，包括中徑大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角參數。

2.可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋。

3. 檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。

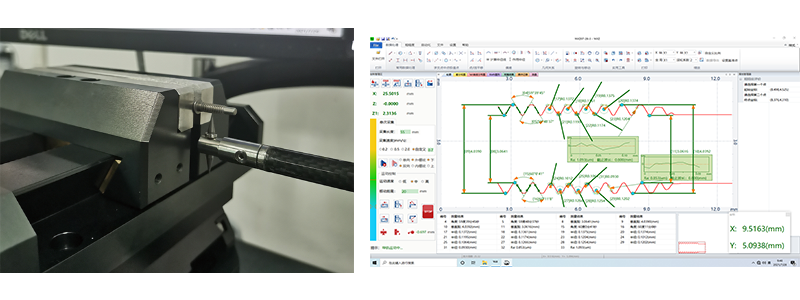

4. 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被檢定螺紋的曲線圖。

輪廓測量功能

形狀偏差與形位偏差測量：

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

儀器參數及技術指標

（1） 傳感器系統：進口高精度光柵測量系統

（2） 分辨率：0.01μm

（3） 直線導軌：高精度氣浮軸承系統

（4） 驅動裝置：伺服電機控制

（5） 測量力系統：測力可調

（6） 計算機：顯示器尺寸DELL 21" 主機 華北工控

（7） 氣源提供：0.6MPa，無水、無油

（8） 電源：220V，50Hz

（9） 外螺紋測量范圍：1.0~450（可定制）

（10）內螺紋測量范圍：10~160 （可定制）

（11） X軸最大掃描范圍 （mm）：100 （可定制）

（12） 最 小 螺 距 （mm）：0.2

（13） 儀 器 重 量 （kg）：320

（14） 大徑（μm）5.0+ L/100

（15） 小 徑 （μm）：5.0 + L/100

（16） 中徑（μm）：5.0+ L/100

（17） 螺 距 （μm）：3 + L/100
