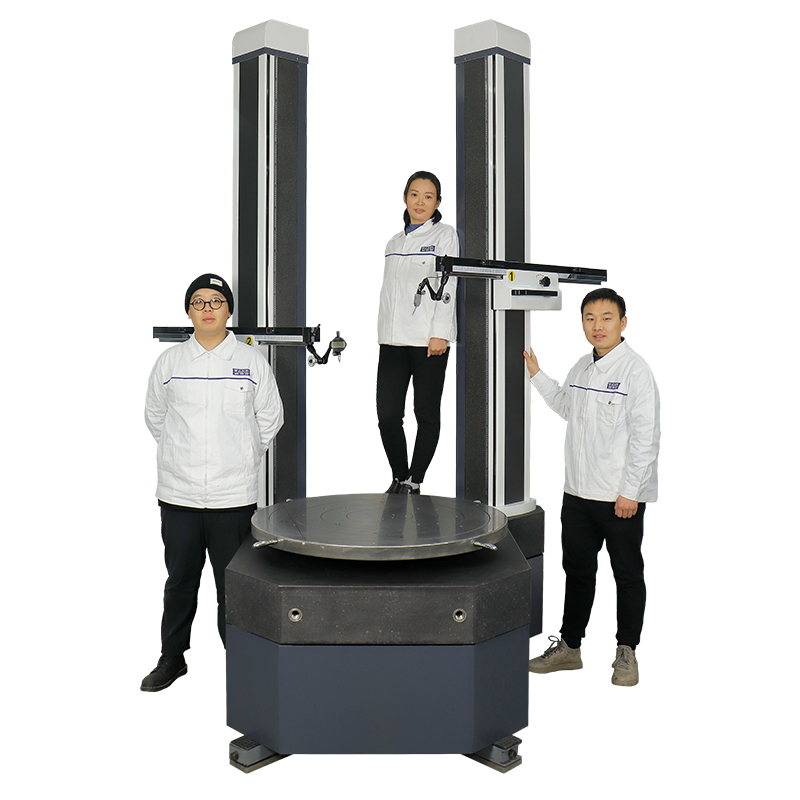

中國航發大型轉配轉臺
時間：2020-12-24 瀏覽次數 ：15173
產品參數：
轉臺直徑 ： φ800mm
被測工件回轉直徑 ： ≥φ1000mm
轉臺承重 ： ＞1500kg
最大測量高度 ： ≥1500mm
軸系徑向回轉誤差 ： ≤0.2μm
Φ800mm工作臺面平面度 ： ≤8μm
工作原理
該精密裝配轉臺驅動方式為手動和電動，用戶使用時可自由切換。測量時，將被測工件夾裝于精密定心卡盤上，傳感器自動接觸或手動接觸工件，單擊采集按鈕，可完成數據采集，最后軟件根據采集數據自動完成測值分析。
精密裝配轉臺具有很高的回轉精度，大承載功能，旋轉無噪音，無摩擦振動，運行平穩、具有良好的剛度、穩定性和長久的使用壽命。
產品驗收單位：中國航空工業集團公司北京長城計量測試技術研究所
